环境污染分析

GC2030总烃非甲烷总烃在线监测仪技术方案

作者:TET来源:泰特仪器日期:2016-06-01

非甲烷总烃:非甲烷总烃通常是指除甲烷以外的所有可挥发的碳氢化合物(其中主要是C2~C8),又称非甲烷总烃。大气中的NMHC超过一定浓度,除直接对人体健康有害外,在一定条件下经日光照射还能产生光化学烟雾,对环境和人类造成危害。


在线监测系统方案简介:

监测环境空气和工业废气中的NMHC有许多方法,但目前多数国家采用气相色谱法。因此我们采用双柱双氢火焰离子化检测器气相色谱法分别测出总烃和甲烷的含量,两者之差为NMHC的含量。在规定的条件下所测得的NMHC是于气相色谱氢火焰离子化检测器有明显响应的除甲烷外碳氢化合物总量,以碳计。

系统结构

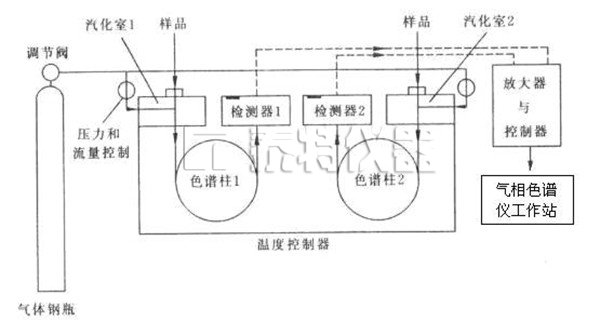

气相色谱仪测量结构图及原理:


污染源     负压取样系统(保证压力流量恒定)     样品过滤系统       样品气自动收集系统      自动阀切换采集并检测系统     网络数字信号传输到子监测站     主监测站实时信号监控


数据传输

采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输;方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理

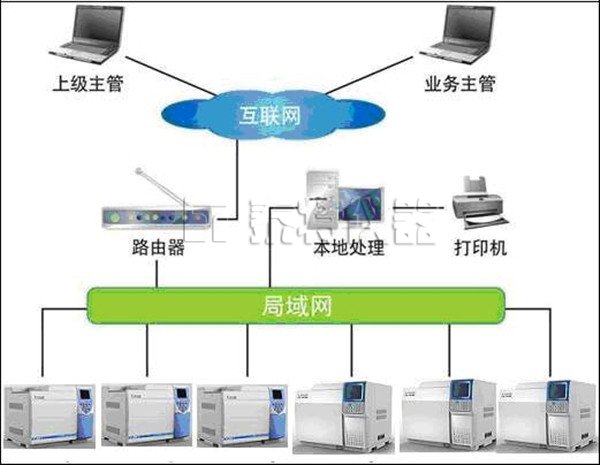

网络结构

本系统配有分级主管方式,可实现对多达253个色谱仪查看数据采集和远程监控。多通道并显的信号输出方式,数据刷新率小于8秒,可实时捕捉各子站动态监测数据。

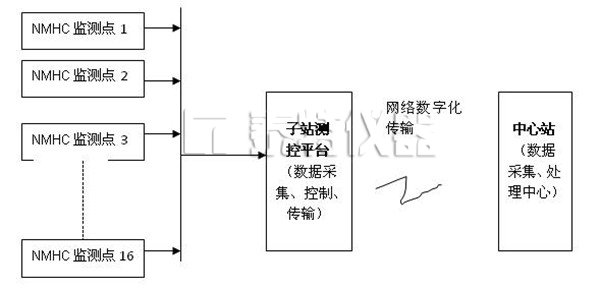

具体数据传输结构如下图说明:




配置说明:

1.    负压取样系统

2.    过滤系统

3.    自动收集系统

4.    色谱分离检测系统

5.    软件监控系统


功能特点

1.      网络数字信号传输

2.      采样时间,测量数据频率可设置(最低3分钟)

3.      可定制为防爆型色谱仪

4.      全天候24小时自动监测并打印报告

5.      网络信号无线数据传输,可实现远程遥测

6.      可选配中心数据测控管理平台,实现多点组网测量

7.      可选配苯系物监测系统

8.      可选配浓度超标报警系统


技术参数

1:用于各种高低浓度气体样品相关检测项目,采用氢焰检测器/双进样口/双管定体积进样阀进样的设计,所有外接管道采用不锈钢材质。

2:以一次进样完成气体样品中总烃、甲烷及非甲烷总烃含量测定(并自动扣除干扰峰);

3:火焰检测器(FID)。主机/工作站控制自动点火。最高操作温度  ≥450℃。最小检出限 ≤4× 10-12g/s(n-c16)。基线噪音 ≤5 ×10-14 A。基线漂移 ≤1× 10-13 A/30min 甲烷的最小检测浓度:0.05mg/m3

4:用非甲烷总烃专用色谱工作站(含品牌电脑打印机),不需要手动计算(包括氧峰扣除和甲烷峰扣除),按相应标准要求,一步到位,完成所有数据转换计算并直接得出结果;


操作界面

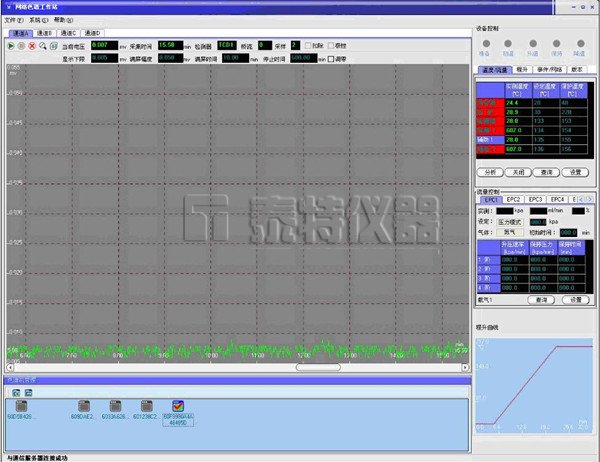

*仪器控制界面

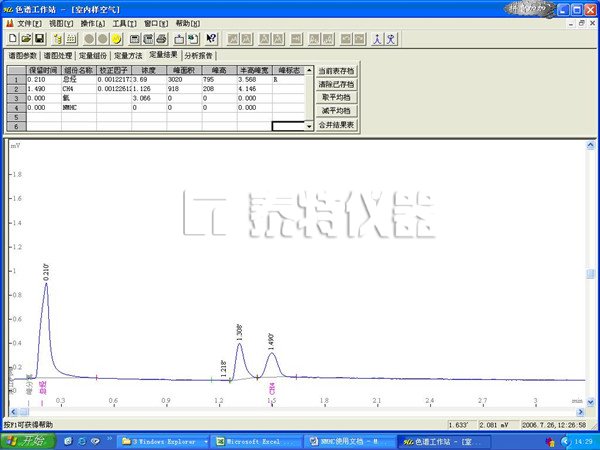

*数据处理界面:


仪器图片(定做产品,以实物为主)下图为防爆机柜型

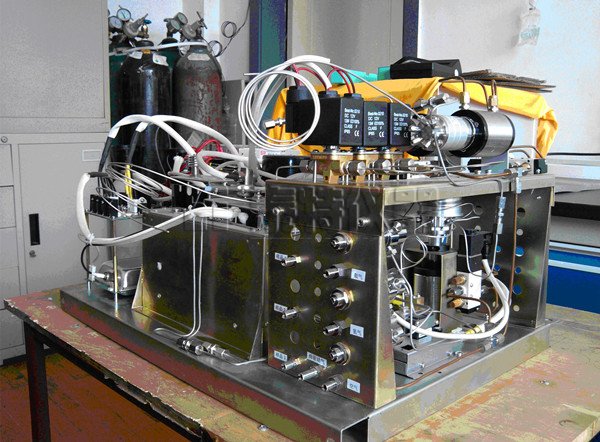

下图为定制测定工业制冷剂在线色谱仪内部图,非甲烷有所区别



仪器及配套设备:

所配套项目 数量 技术指示
泰特仪器GC2030HMC在线分析仪(网络化,数字信号输出,可通过网络数据远程监控仪器运作及数据情况) 1套 总烃/非甲烷总烃/专业化的气相色谱系统,可用于各种高低浓度气体样品相关检测项目,氢焰检测器双管定体积进样阀进样的设计,可以一次进样完成气体样品中总烃、甲烷及非甲烷总烃含量测定,比标准拆柱法的分析速度提高4-5倍,采用的双定量装置最大限度的减少人为操作误差.同时具备定标系统和同时活化功能,大大提供工作效率及检测精度,亦可满足相关环境空气检测
专用网络化色谱工作站 1套 总烃/非甲烷总烃分析专用双通道色谱工作站:按相应国家标准要求方法,具备自动扣除氧峰值、自动计算出非甲烷总烃含量(以碳计)的专用功能。
非甲烷总烃色谱柱 2根 专用色谱柱保证氧与甲烷分离,消除氧干扰峰对总烃定量的干扰
标准气体(非甲烷总烃分析) 1套 4L钢瓶(含甲烷10-100ppm左右的氮气)+针型减压阀
取样管道(依据测量点而定) 采用惰性处理的316不锈钢管,直径3mm,壁厚0.5mm(有烟尘需要先处理,不然堵塞管道)
气体净化器 1套 有效出去样品中少量水分固体颗粒物等小分子物质
负压取样系统 1套 含取样泵(惰性阀芯)稳流、稳压、流量控制装置(接在取样管道之后)
样品收集器 1套 独立保温,有效防止样品回流及冷凝导致仪器堵塞
自动阀切换装置(含保温) 1套 时间程序控制自动取样自动进样并在电脑自动计算出NHMC结果
氢气发生器 1套 产生高纯度氢气99.99%
防爆机柜 1套 定做(含配套气路设备)
电脑 1台 联想电脑

备注:

客户自购:

高纯度99.999%氮气钢瓶40L及减压阀1套

压缩空气40L及减压阀2套

若需要打印结果需要配置打印机


一年连续采样控制建议增配下面长时间运作易损件:

1. 非甲烷总烃色谱柱2根(一套)

2. 负压采样泵1台

3. 自动阀切换装置(含保温)


由于此在线监测特殊性,有些易损件需要和贵公司协商后安排放置方可准确报价,以便方便维护。
