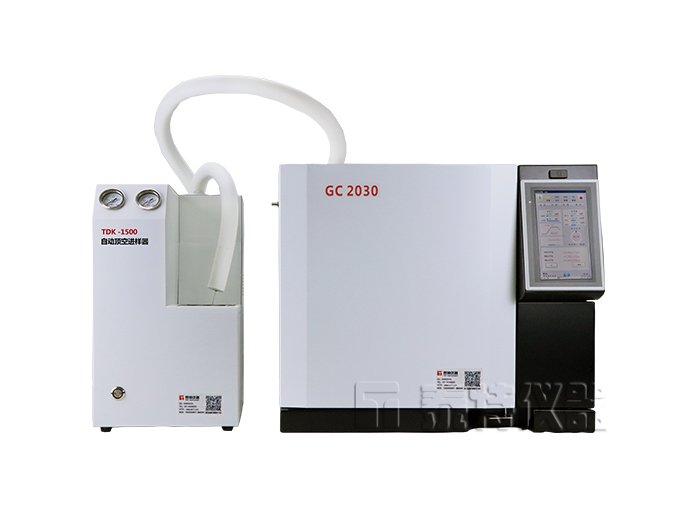

泰特GC2030气相色谱仪的电路系统

作者:管理员来源:未知日期:2023-01-12

气相色谱仪的电路系统由电源部件、温度控制器、热导控制器、微电流放大器、记录设备等所组成。对电路系统的基本要求是:绝缘良好、结构简单、使用方便、灵敏度高、性能稳定、响应迅速、谱图逼真、重现性好等。
1、电源部件

电源部件的主要作用是为仪器各部分提供合适的电压、电流或磁场等。国产气相色谱仪一般使用的电源电压为220伏,频率为50赫兹,进口仪器要注意其电源电压;电压变化应小于10%,否则,应经调压变压器变压和稳压器稳压后才能输入仪器。

2、温度控制器

温度控制器用于精确控制气路系统中的气化器、柱室、检测室以及其他加热区的温度,使其达到所给定的工作温度范围。

3、热导控制器

热导控制器的主要作用是为热导检测器提供稳定的直流工作电源和调整桥臂阻值以及控制输出信号的大小。热导控制器主要包括稳压电源、电桥和衰减器等三部分,有的热导控制器还配有信号放大装置。

4、微电流放大器

微电流放大器的主要作用是为电离式检测器提供极化电压或脉冲电源,并把检测器所收集到微弱电流加以放大,使之有足够的输出功率来使记录仪或数据处理系统工作。

5、记录设备

记录设备是一种能自动记录检测信号的装置。以往色谱仪常采用大型长图自动平衡电位差计作为色谱仪的配套记录设备;现在的色谱仪大多采用色谱数据处理机或者色谱工作站,进行数据处理、图象显示、打印图谱和打印分析结果等。

6、其他装置

电路系统中除了上述所介绍的几种装置外,有的配有自动进样系统,能自动完成进样分析工作;有的配有程序升温或程序变流控制器,以便用于分离分析沸点范围 宽、组成复杂的样品;有的配有转化装置、裂解装置及其控制器,以便把响应信号太小、或稳定性太差、或挥发性过低、或分子量过大等不便于直接测定的样品组分 转变成挥发性高、稳定性好、响应信号大的便于测定的对应组分;有的还配有自动收集装置、或特种检测器及其控制器等,以满足某些样品的特殊分析或特殊控制等 要求。
